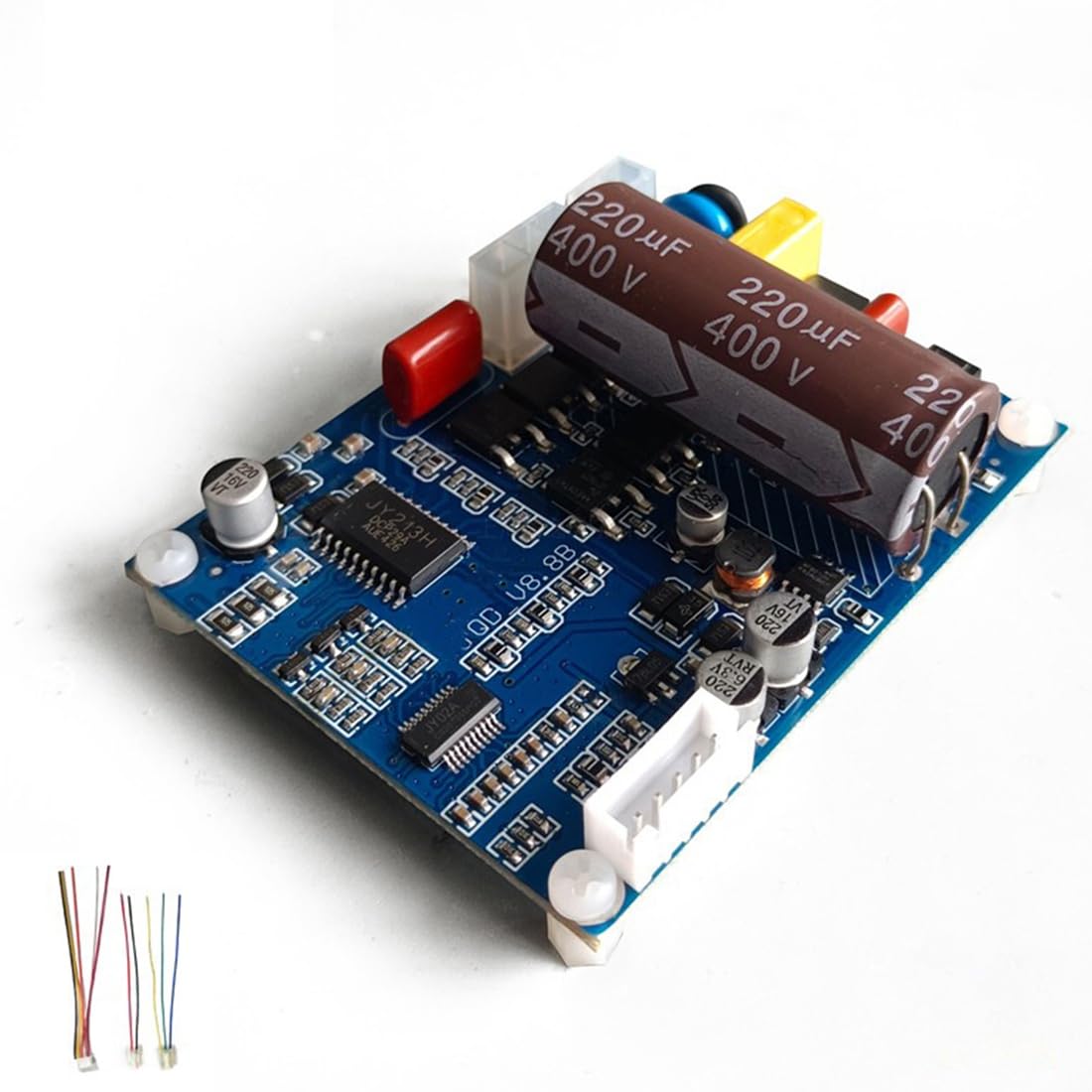

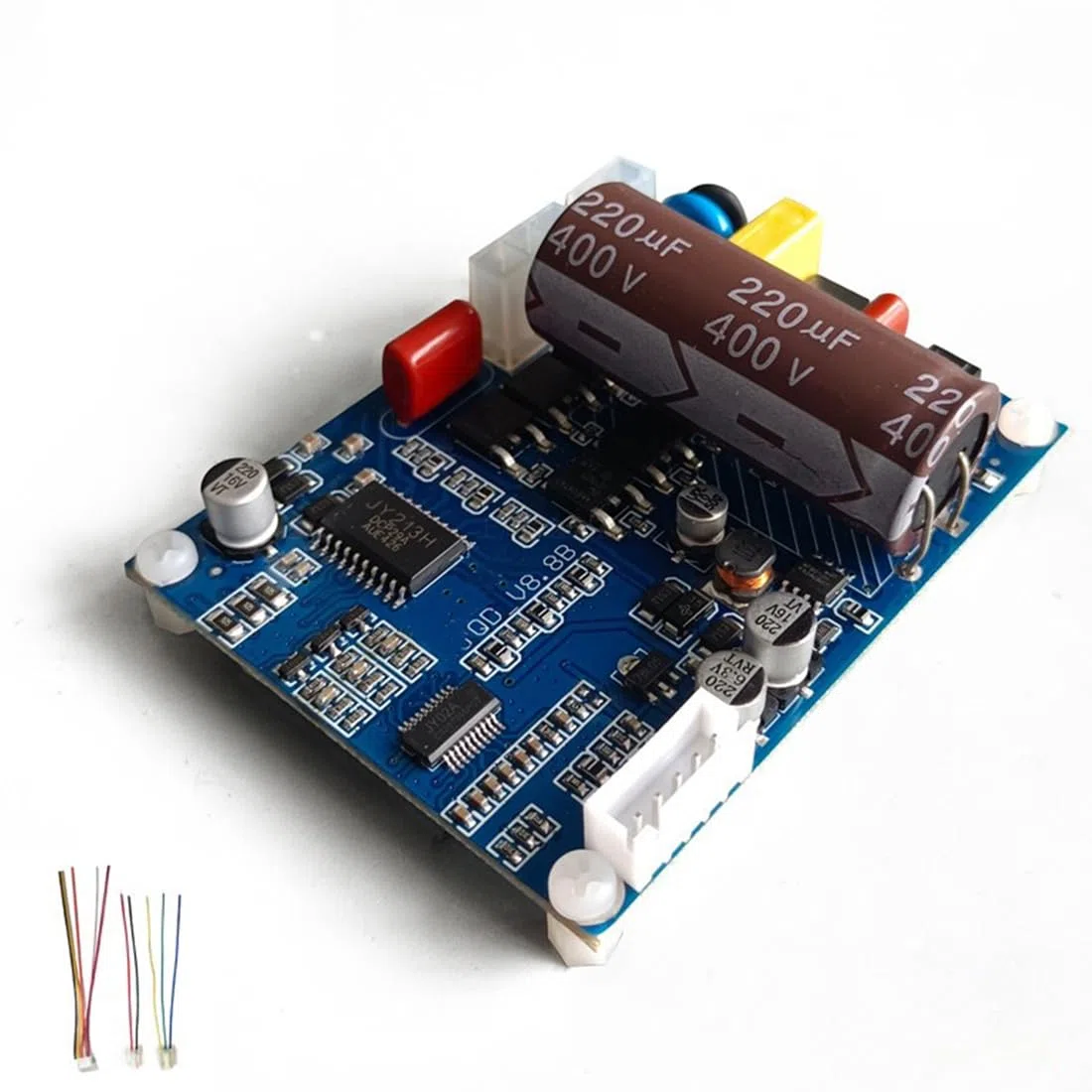

Carte de Commande BLDC JYQD-V8.8B, Contrôleur de Vitesse pour Moteur Haute Tension

- 3. La carte de commande JYQD-V8.8 est une carte nue, sans boîtier ni dissipateur thermique. Si la puissance du moteur est inférieure à 60 W, aucun dissipateur thermique n'est nécessaire ; une ventilation normale et une bonne isolation suffisent. Si la puissance du moteur est supérieure à 60 W, un dissipateur thermique, comme illustré dans le schéma ci-dessous, est indispensable.

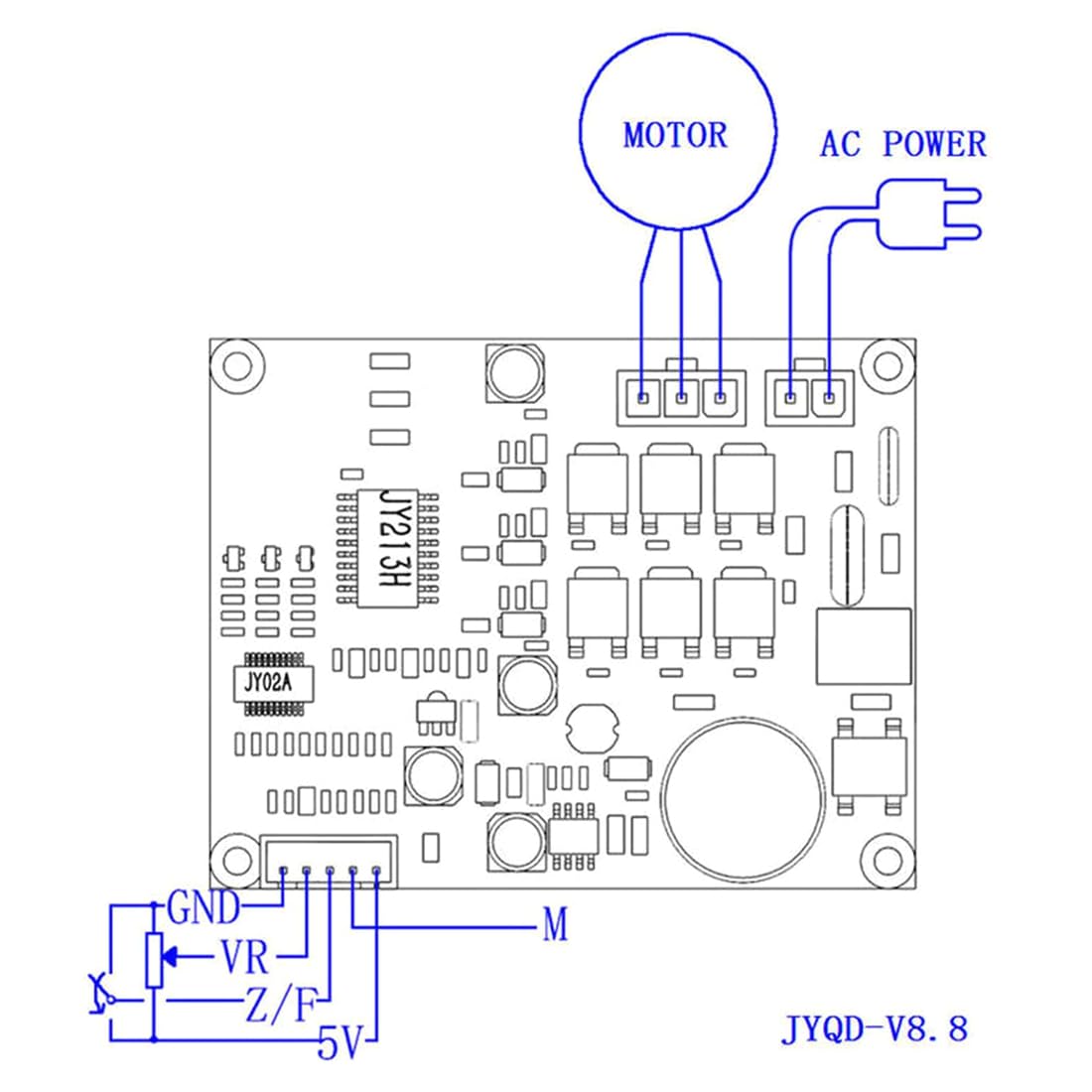

- 4. Le port de sortie 5 V de la carte de commande ne permet pas de connecter de périphérique externe. Il est uniquement destiné au potentiomètre et à l'interrupteur externes de la carte pour la régulation de vitesse et l'inversion du sens de rotation.
- 1. Vérifiez que les paramètres de tension et de puissance du moteur ne dépassent pas la plage spécifiée par la carte de commande.
- 2. Cette carte de commande est conçue pour les moteurs triphasés sans balais et sans capteur, mais n'est pas compatible avec les moteurs triphasés sans balais et sans capteur. Si les performances ne sont pas satisfaisantes, vous pouvez ajuster la résistance et la capacité de la carte de commande en fonction de vos besoins afin d'obtenir les meilleurs résultats.
- 5. La borne "M" de la carte de commande JYQD-V8.8 correspond au signal de sortie d'impulsions de vitesse du moteur (sortie push-pull), et le courant de sortie maximal est inférieur à 5 mA.
